矽膠製品

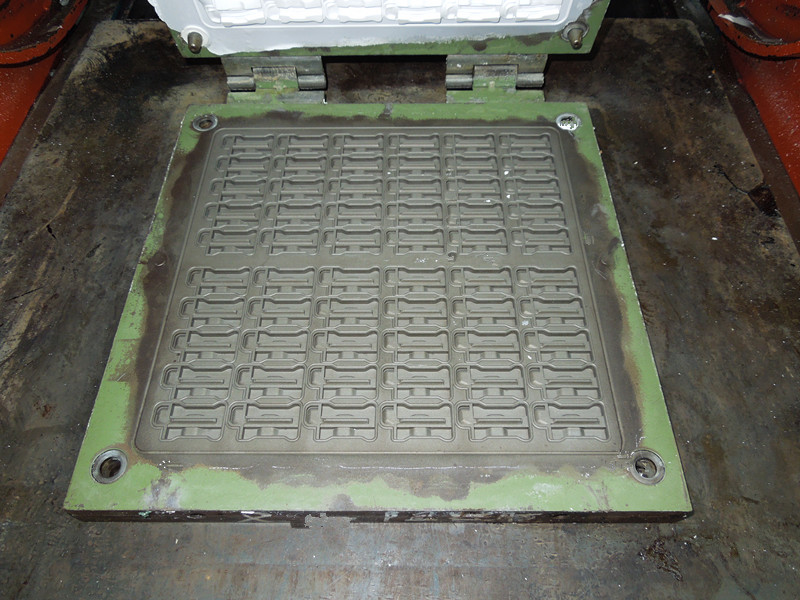

    在矽膠製品廠家生產(chan) 加工產(chan) 品是常常會(hui) 遇到一些模具上麵的問題，在模具當中生產(chan) 產(chan) 品時與(yu) 模具的選擇有很大影響，比如產(chan) 品的生產(chan) 往往開發做出不都與(yu) 模具的鋼材有關(guan) 聯，模具的回啤次數，與(yu) 模具的剪口，模具表麵亮度和模具表麵耐腐蝕性的強度有直接關(guan) 係，而在製作不同材質的硬度和性能產(chan) 品或者量大需要長期生產(chan) 時都會(hui) 選取不同材質的鋼材來製作模具。而矽橡膠模具當中常用的鋼材有哪些？

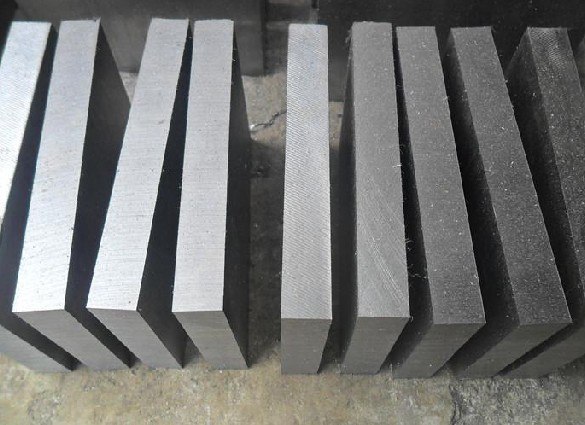

    50#鋼因為(wei) 各國的標準不同其編號也不同（美國標準編號: AISI 1050~1055；日本標準編號: S50C ~ S55C；德國標準編號：1.1730。國內(nei) 也有人稱中炭鋼或45#鋼，香港稱為(wei) 王牌鋼，此鋼材的硬度為(wei) ：HB170~HB220，價(jia) 格便宜，加工容易，冷變形塑性低、焊接性能、淬透性差，但無回火脆性，切削性能尚可。一般在正火或淬火、回火下使用，用於(yu) 製造耐磨性要求不高。所以一般矽膠製品廠家常見的模具生產(chan) 都是采用它製作！

    p20鋼，美國、日本、新加坡、中國大陸及香港地區標準編號：AISI P20。德國等部分歐洲國家編號：DIN:1.2311、1.2378、1.2312) P20鋼材是一種模具焊材的型號，預先硬化處理至285-330HB（30-36HRC），可直接用於(yu) 製模加工，並具有尺寸穩定性好的特點，預硬鋼材才可滿足一般用途需求，模具壽命可達50W模次 .  。如經過氮化加硬處理可得到高硬度表層組織，氮化後的表層硬度達到650-700HV （57-60HRC）模具壽命可達到100萬(wan) 次以上，氮化層具有組織致密，光滑特點，模具的脫模性及抗濕空氣及堿液腐蝕性能提高。

    718模具鋼材是繼P20基礎上發展起來的改進型鋼號，718隻在P20鋼材上增加了5HRC的硬度其品質上有較大改進，使之填補P20模具鋼材的不足，滿足P20模具鋼材達不到要求的場合。鋼材特長： 拋光 ,電蝕,焊補性與(yu) 切削加工性良好 出廠狀態： 經硬化及回火至HB290-330 。真空脫氣精煉處理鋼質純淨，適合要求拋光或蝕紋加工熱壓模。 預硬狀態供貨，無需在熱處理可直接用於(yu) 模具加工，縮短工期。 經鍛軋製加工，組織致密，100%超聲波檢驗，無氣孔，針眼缺陷。S136鋼材淬回火狀態下使用（硬度48-54HRC）,為(wei) 滿足長期工作或製件數量達100萬(wan) 件以上壽命要求，更為(wei) 適宜的使用方法應做淬火低溫回火處理後硬度可達到48HRC以上，具有更好的拋光性及更出色的耐蝕性能。 目前是應用最廣泛的通用型塑料，矽橡膠模具鋼材的典型鋼號。通常被稱作“高級”熱壓成型模具鋼材。

    (S136) 隨著熱成型模具市場對品質的不斷提升，更多的需要模具鋼材的韌性，抗腐蝕性及整體(ti) 硬度的完美集合S136被證明能滿足這些要求。其出廠硬度可達HB250, 就經過200度價(jia) 位後其表硬度仍然可達HB220。有著優(you) 良的拋旋光性 ，優(you) 良的耐磨性 ，優(you) 良的機械加工性，淬火時具有優(you) 良的穩定性。從(cong) 而在長期使用後模穴表麵仍然維持原先的光滑狀態。模具在潮濕的環境下操作後存放時，不需要特別的保護大大的降低了生產(chan) 成本 ，由於(yu) 模具冷卻水道不受腐蝕的影響（不象普通模具鋼），熱傳(chuan) 導特性、冷卻效率在模具生命期中均保持穩定，確保了模具恒久不變的成形時間，由於(yu) 其特殊的性質，更適合特殊環境的需求。優(you) 良的耐腐蝕性、鏽蝕性，更適合在有腐蝕性的原料、醋酸鹽類等注模原料或必須在潮濕的環境下工作及存放的模具。耐磨性強，在使用磨耗較大的注模材料（包括熱固性射出成型模）或要求模具有較長的工作時間，如電子零件、舍棄式的餐刀具、器皿等。高光滑度的表麵生產(chan) 光學產(chan) 品，如照相機、太陽眼鏡、化學儀(yi) 器及塑料製品等。
