如今矽橡膠材料已成為(wei) 我國進出口生產(chan) 大行業(ye) 領域，在各行各業(ye) 當中都有它的身影，而不同材質特性都有不同的調配方式與(yu) 工藝，不同工藝製作出來的產(chan) 品特性自然也不相同，而作為(wei) 我們(men) 常規使用的幾種矽橡膠原材它都是以那種工藝以及配方的呢！

 一、二甲基矽橡膠

二甲基矽橡膠是分子以SO鍵為(wei) 主鏈，側(ce) 基全部由甲基組成的聚矽氧烷。

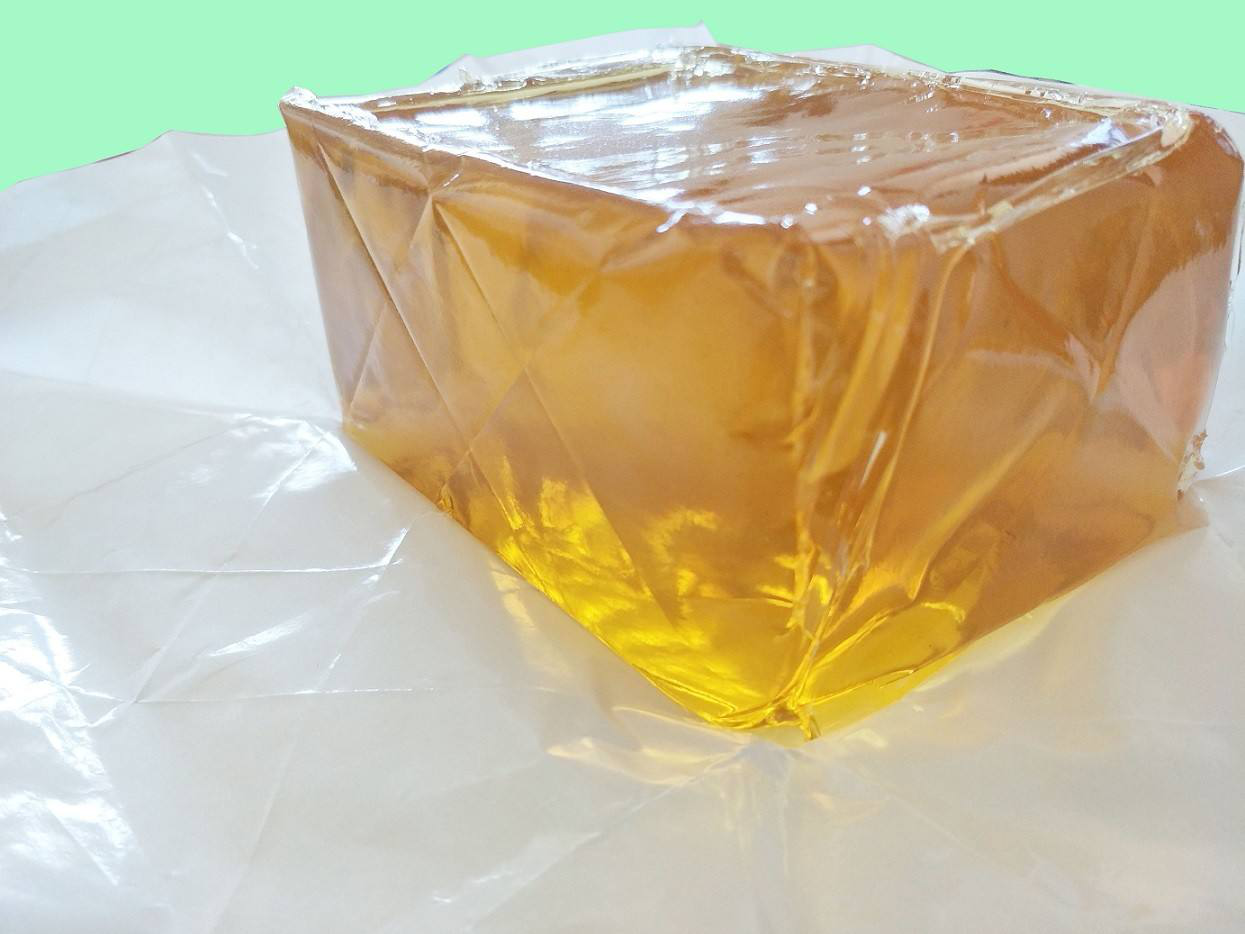

與(yu) 二甲基矽油一樣，惟聚合度高得多。它是最早合成和使用的通用矽橡膠生膠，其外觀為(wei) 無色透明彈性體(ti) ，呈半固態狀，相對密度約為(wei) 0.98，折射率為(wei) 1.4035，具有耐水、耐臭氧、耐電弧、耐電暈和耐氣候老化等優(you) 點。在一60至250C溫度範圍內(nei) 使用，能保持良好的彈性，具有一般矽橡膠的特性。因此，廣泛用作電子電氣元件的灌注和密封材料，儀(yi) 器儀(yi) 表的防潮、防震、耐高低溫灌注和密封材料。也可用於(yu) 製造模具，用於(yu) 澆鑄聚酷樹脂、環氧樹脂和低熔點合金零部件，也可用作齒科的印模材料。

由於(yu) 矽原子上連接的全為(wei) 惰性的甲基，故硫化活性低，通常用活性較高的有機過氧化物進行硫化。硫化膠力學性能較差，高溫永久壓縮變形大，不宜於(yu) 製厚製品，厚製品硫化比較困難，內(nei) 層亦易起泡，耐熱性也差等缺點，目前已很少使用，基本上已被甲基乙烯基矽橡膠所取代，隻少量用於(yu) 某些膏狀物載體(ti) 或織物塗覆，塗布在棉布、紙袋上，可做成用於(yu) 輸送黏性物品的輸送帶和包裝袋。

二、甲基乙烯基矽橡膠

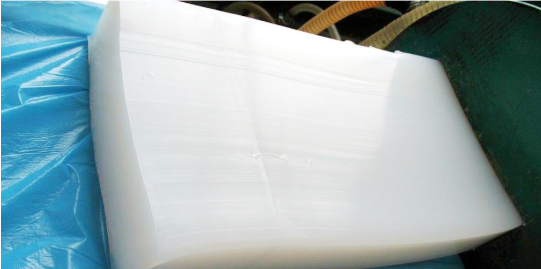

乙烯基生膠是在甲基矽橡膠的基礎上，分子側(ce) 鏈或端基引進少量 [0.05%-2%(摩爾分數)]乙基而形成的，是目前較常用的一種矽橡膠。

由於(yu) 矽橡膠大分子結構中引入少量乙烯基，極大地提高了矽橡膠硫化活性，故比甲基矽橡膠容易硫化，使得有更多種類的過氧化物可供硫化使用，並可大大減少過氧化物的用量.可大大改善矽橡膠的硫化加工性能和物理機械性能。它除具有二甲基矽橡膠一般特性外，還具有較寬的使用溫度範圍，可在一60~260C範圍內(nei) 保持良好彈性，可使抗壓縮永久變形性能獲得顯著的改進，較好的耐溶劑的膨脹性和耐高壓蒸汽的穩定性以及優(you) 良的耐寒性等，而且又因為(wei) 采用活性較低的過氧化物進行硫化，從(cong) 而克服了硫化時產(chan) 生氣泡及橡膠穩定性差的弱點。

故一般用甲基乙烯基矽橡膠可製作厚度較大的製品，因此極大地拓展了應用領域，其乙烯基的含量對硫化作用和硫化膠的耐熱性有很大影響，含量少則不顯著，含量過大(0.5%，摩爾分數)會(hui) 降低硫化膠的耐熱性，端烯基生膠的合成，使硫化膠微觀分子中端基產(chan) 生交聯，減少了不穩定的“懸掛鏈”，因而不但性能更好，而且更適於(yu) 人體(ti) 材料的製造。甲基乙烯基矽橡膠性能優(you) 異，合成工藝成熟，成本增加不多，因而成為(wei) 目前用量最大應用最廣、最具有代表性的產(chan) 品，除大量應用的通用型膠料外，各種專(zhuan) 用性矽橡膠和具有加工特性的橡膠也都以它為(wei) 基礎進行加工配合，如高強度矽橡膠、低壓縮永久變形矽橡膠、耐熱導電矽橡膠、導熱矽橡膠及簡便操作不需後硫化的矽橡膠、顆粒矽橡膠和醫用矽橡膠等。

甲基乙烯基矽橡膠在航空工業(ye) 上，廣泛用作矽橡膠墊圈、密封材料及易碎、防震部件的保護層，在電氣工業(ye) 中可作電子元件等高級絕緣材料、耐高溫電位器的動態密封圈、地下長途通信裝備的密封圈，在醫學上，由於(yu) 甲基乙烯基矽橡膠對人體(ti) 的生理反應小、無毒，故用作外科整形、人造心髒瓣膜、血管等。

我國甲基乙烯基矽橡膠於(yu) 1965 年由上海樹脂廠和四科院化學研究所共同研究成功並投入牛產(chan) ，產(chan) 品牌號110-1、110-2、110-3。國內(nei) 外生產(chan) 甲基乙烯基矽橡膠的廠商和產(chan) 品型號見表2-3。
