橡膠材質是由多種合成材料合成，合成橡膠是最常見的一種，所以添加任何一種化合成分都可能導致產(chan) 品的性能出現變化，矽橡膠製品中除了主體(ti) 白炭黑之外還具有樹脂矽油以及二氧化矽等物質，而碳酸鈣為(wei) 填充劑在產(chan) 品中主要取到充量作用，它會(hui) 對矽膠產(chan) 品達到哪些現象呢？

　　碳酸鈣（CaCO）作為(wei) 粉體(ti) 添加劑廣泛應用於(yu) 橡膠、塑料中，通常起增量填充劑的作用，即增加製品體(ti) 積、降低成本。隨著納 米技術的快速發展，CaCO? 的粒徑已能粉碎到小於(yu) 40nm。諸多研究表明，當材料粒徑達到納米級時，它與(yu) 其它材料之間微觀的結合 情況也會(hui) 發生改變，從(cong) 而引起宏觀性能的變化。

　　實驗以室溫硫化（RTV）矽橡膠作為(wei) 基膠，選用納米CaCO?和輕質CaCO?作添加劑，通過宏觀性能的測試與(yu) 比較，研究了納 米對RTV矽橡膠性能的影響。以拉伸強度、定伸應力、扯斷伸長率、彈性模量和邵爾 A硬度表征機械性能，以粘度變化表征工藝性 能。

　　經過科研人員在得到相關(guan) 原料及儀(yi) 器提供商的大力支持下，細心研究並得出下麵表1、表2數據：

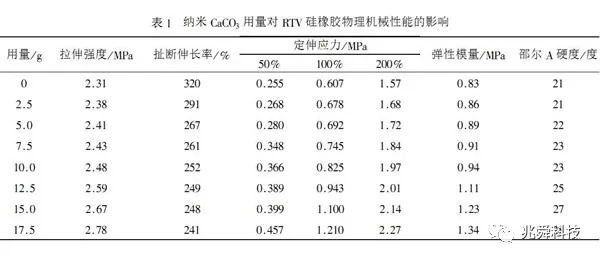

　　由表1可知，隨著納米CaCO?用量的增加，RTV矽橡膠的拉伸強度略有提高，扯斷伸長率下降，定伸應力（50%、100%、200%）和彈性 模量略有上升，邵爾 A硬度增加。定伸應力（50%、100%、200%）的提高表明矽橡膠的交聯密度提高，說明納米CaCO?可以促進交聯 反應的進行；拉伸強度提高表明納米CaCO?對矽橡膠有補強作用。

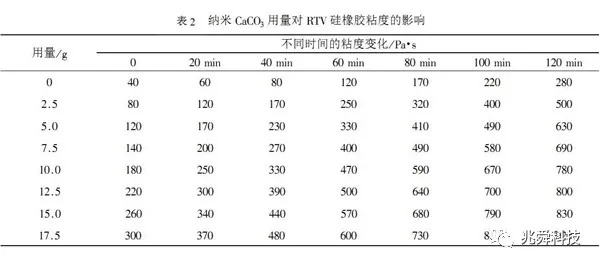

　　由表2可知，隨著CaCO?用量的增加，RTV矽橡膠初始粘度增大，料漿的混合比較困難；納米CaCO?因粒徑較小、比表麵積較大，起始 粘度和粘度變化趨勢比較大，對工藝性能有一定影響。

　　以此得出結論矽橡膠材質填充性能良好的前提是使用劑量的控製，而恰好相反在於(yu) 很多矽膠源頭廠家在配比原材料的同時往往會(hui) 出 現第二種現象，故意提升納米碳酸鈣的劑量導致性能下降，降低製造成本達成利潤，所以矽膠製品廠加工的成品材料性能的質量也 占據部分的因素！
