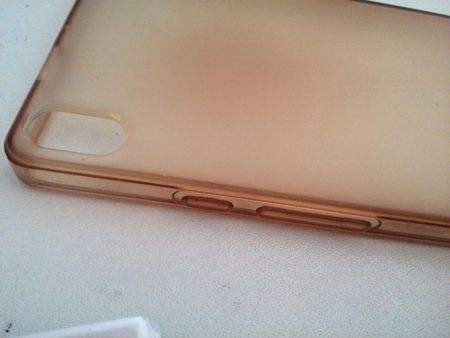

還記得原來矽膠產(chan) 品出現發黃的現象已經成為(wei) 了很多人心目中的印記，在矽膠智能手機套才出來的時候矽膠套大麵積撲入市場，透明色白色等等保護套使用不久就出現變黃變色的現象導致人們(men) 記得矽膠產(chan) 品出現變黃是本質問題，那麽(me) 矽膠產(chan) 品出現變黃的主要原因到底是出現在哪裏呢，你真的了解過嗎？

　　從(cong) 矽膠製品廠家生產(chan) 硫化工藝上來講一般不會(hui) 出現產(chan) 品發白的現象，而在原材料廠家的工藝當中材質出現變黃處理白炭黑中鐵離子含量有關(guan) ，也和白炭黑的PH值，矽膠生產(chan) 生產(chan) 工藝，還有生產(chan) 生膠時用的催化劑有關(guan) ，當然每批次的白炭黑鐵含量都有差異，如果不測出的話產(chan) 品是否會(hui) 變黃也有一定的因素！

　　在催化劑方麵，生膠一般是用四甲基氫氧化銨作為(wei) 催化劑，在破媒階段處理不好的話，會(hui) 導致生膠本身偏黃，這個(ge) 自己把生膠從(cong) 箱子內(nei) 拿出來對比一下看看就知道了。另外高乙烯基生膠（乙烯基含量1%以上）特別容易發黃，如果你的配方中高乙烯生膠用量比別人多的話，有可能出現混煉膠沒有別人通透的情況。

　　另一方麵就是使用產(chan) 品在使用過程中在不同環境下是否正確的使用，比如長期暴曬，臭氧環境下使用，高溫情況下存放等等因素。最後就是原材料廠家的環境機台問題了，捏合機在使用時，要注意攪拌槳是否有裂痕漏水以及冷水是否過冷，導致缸內(nei) 壁出現冷凝水，這些易導致混煉膠發黃，特別是夏季，注意溫差。還有盤根，檢查盤根是否有漏。
