隨著互聯網的發展手機保護套的檔次以及外觀設計也越來越高了，而手機殼做成紋路表麵花紋方式是現在的趨勢，不僅(jin) 博取了消費者的眼球並且還增加了手機設備的外觀工匠精神，矽膠手機套就是其中的一個(ge) 類型，很多朋友在購買(mai) 矽膠材質手機套時可能會(hui) 對外觀以及外色感到心儀(yi) ，不過其中的外觀花紋工藝不知道你們(men) 有沒有注意到呢？

　　其實這種製作工藝叫做曬紋加工，現目前用這種工藝來提升常來產(chan) 品的外觀效果早已發展到各個(ge) 行業(ye) 和不同材料上了，從(cong) 曆史來了解，曬紋工藝流傳(chuan) 於(yu) 國外隨後流傳(chuan) 於(yu) 香港，台灣，“曬紋”是書(shu) 麵語，英文名為(wei) texture或texturing。當越來越多的塑料產(chan) 品充斥著我們(men) 的生活，人們(men) 開始意識不希望看到它們(men) 看起來像“塑膠”產(chan) 品，因此蝕紋工藝裝飾模具更迎合了人們(men) 的胃口。

　　初級階段：掩蓋hth手机版登录((官方)官方网站模具成型的不足主要為(wei) 一些粗糙類紋理

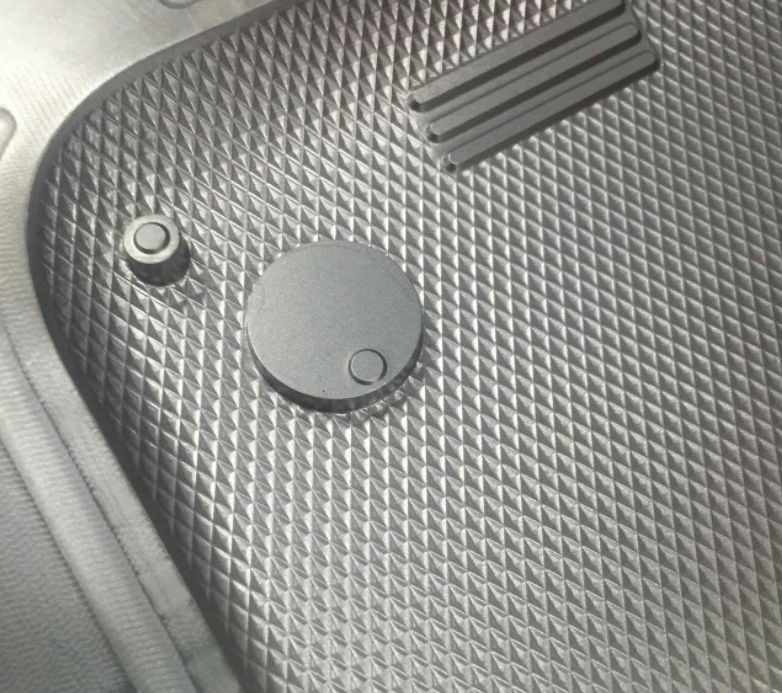

　　中期階段：紋理多元化，單層皮紋，木紋紋理的應用廣泛出現

　　曬紋的目的是什麽(me) ：

　　增加手機殼外觀質感，使產(chan) 品呈現多變化或全新的設計，改善產(chan) 品的外觀不良。通過曬紋，可以遮擋一些縮水、結合線等不良痕跡，經過曬紋、噴沙程序後增加了零件的表麵硬度，防止刮花，防滑、防轉、有良好的手感，製成麻麵或亞(ya) 光麵，防止光線反射、消除眼部疲勞等

　　時代變遷，矽膠產(chan) 品為(wei) 手機殼外觀的重要部分，進入更高的質量時代，普通咬花工藝不能達到更高水準，激光技術的精度為(wei) 0.01mm，全麵的應用在紋理領域。使矽膠產(chan) 品的花紋更加精密，細致，逼真，讓產(chan) 品體(ti) 現的更加完美。

　　曬紋後常出現的問題及解決(jue) 方案問題：

　　模具經過咬花以後由於(yu) 型腔表麵變的粗糙，最容易出現的問題有拉模、粘前模。在某些地方，由於(yu) 拔模角原本較小，經過咬花後拔模斜度會(hui) 變的更小，甚至出現負向的拔模角而造成拉模，在頂出的時候，由於(yu) 脫模不順，常常出現頂白現象，給零件的外觀造成很大的影響。

　　解決(jue) 方案：

　　解決(jue) 模具拉模問題，可通過打磨咬花麵，減少咬花深度，消除咬花造成的銳角以使脫模順利。在實際生產(chan) 當中，由於(yu) 很難通過調機來解決(jue) 脫模問題，通常都是在咬花麵上打上脫模劑來生產(chan) 。模具方麵，可通過加大拉模麵處的拔模斜度，增加頂針的方法來改善。

　　曬紋對產(chan) 品設計有那些要求？

　　1，曬紋深度或者高度越大，則產(chan) 品拔模角度越大，常規蝕紋產(chan) 品設計要求拔模在5-8度之間。

　　2，如產(chan) 品有亮物區分，則需要設計美工線或者凹凸台階來區分，防止蝕紋連接處有鋸齒狀，影響外觀。

　　3，最淺的曬紋咬花深度是2umm,最深的曬紋咬花是3mm，可根據視覺效果與(yu) 觸感而定。

　　4，曬紋的效果與(yu) 模具的材料有著密切關(guan) 聯，可根據第四點模具材料選擇用做設計參考。

　　5，曬紋加工周期，普通的火花紋，時間一般在1.5-2天。橫紋，豎紋，圓紋，時間一般是3-4天。棱形紋，鑽石紋，皮紋，深度較深，時間最少數5天。
