現代化建築的外圍護結構一般不再采用傳(chuan) 統的磚牆和砌塊磚，而是采用建築幕牆。建築幕牆包括玻璃幕牆、石材幕牆、鋁板幕牆、陶瓷板幕牆、陶土板幕牆、金屬板幕牆、纖維水泥板幕牆和其他板材幕牆。建築幕牆具有美觀、節能、易維護等眾(zhong) 多優(you) 點，其板塊之間接縫密封需要使用矽酮耐候密封膠。矽酮耐候密封膠在應用過程中需承受建築接縫因外界環境(板塊材料熱脹冷縮、主體(ti) 結構位移等)引起的接縫寬窄的位移變化。這就要求矽酮耐候密封膠具有良好的承受接縫位移的能力，並能夠長期承受接縫寬度變化的情況下不發生開裂。矽酮耐候膠的位移能力一般為(wei) 20級、25級、35級、50級、+100/-50級等。比如35級就是能夠承受膠縫寬度在±35%之間變化。矽酮耐候密封膠直接暴露在戶外，必須能長期保證幕牆的氣密性、水密性等性能，對其關(guan) 鍵技術指標如彈性(位移能力)、耐老化性能提出了非常高的要求。

建築鱗次櫛比，而幕牆成為(wei) 了統一的“著裝”

在當前原材料漲價(jia) 的大背景下，市麵上出現了相當多的充油矽酮耐候膠產(chan) 品，以低價(jia) 吸引用戶。今天文章中我們(men) 給大家詳細介紹矽酮耐候密封膠充油的危害，分享鑒別充油膠的“薄膜法”以及市麵上充油矽酮耐候密封膠在薄膜上的表現。

矽酮耐候密封膠充油的危害

矽酮耐候密封膠充油，會(hui) 導致耐候密封膠開裂、粉化、硬化、流油等問題，以致密封膠過早失效，從(cong) 而導致幕牆漏水、漏氣，能耗上升，影響正常使用。充油矽酮耐候密封膠出現開裂、硬化，甚至粉化，危害幕牆現象，如下圖所示。

▲某建築鋁板幕牆充油耐候膠開裂、硬化

▲某建築塑板幕牆充油耐候膠開裂、硬化

充油矽酮耐候密封膠還會(hui) 對石材、鋁板等造成滲透汙染。這種汙染不同於(yu) 垂流汙染，是不可逆的，無法通過清洗去除。

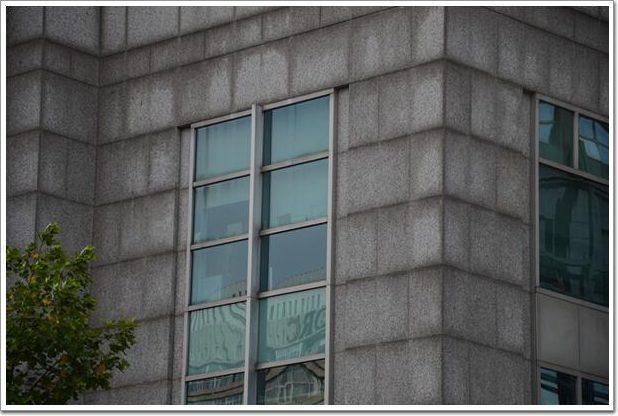

▲某建築由充油矽酮耐候密封膠造成的石材幕牆汙染

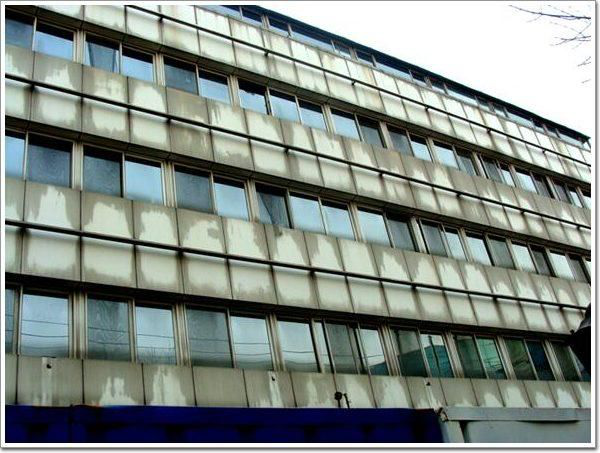

▲某建築由充油矽酮耐候密封膠造成的鋁板幕牆汙染

如充油矽酮耐候密封膠與(yu) 中空玻璃有接觸，所充礦物油還會(hui) 遷移滲入到中空玻璃，導致中空玻璃的一道密封丁基膠被溶解而出現流油、彩虹現象。

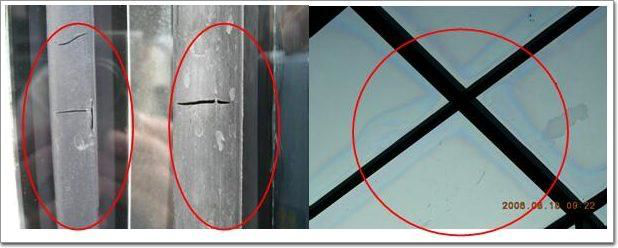

▲充油矽酮耐候密封膠開裂和中空玻璃出現流油、彩虹現象

充油膠的鑒別方法

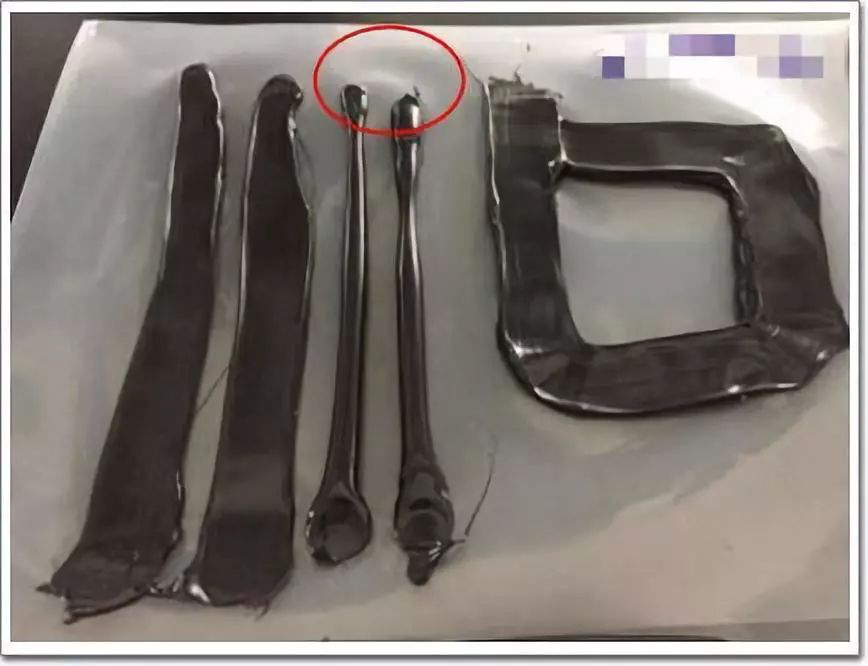

要判斷密封膠性能的好壞，許多人會(hui) 通過將密封膠擠成膠條，待其固化後對膠條進行反複拉伸來感覺密封膠的強度、彈性。這種方法對於(yu) 不充油密封膠來講，確實是非常簡便的，但是，卻不適用於(yu) 充油的矽酮密封膠。由於(yu) 白油從(cong) 矽酮密封膠中揮發出來的過程持續時間較長，通常需要幾個(ge) 月時間，因此充油密封膠在剛固化的時候，白油還在密封膠內(nei) 部，這會(hui) 使密封膠拉起來彈性非常好，這也是很多人受騙上當的原因。一開始，密封膠彈性挺好，項目順利驗收，結果過了幾個(ge) 月，白油大部分揮發掉了，密封膠就收縮、開裂、脫膠，導致幕牆、門窗漏水，但是工程已經驗收了，錢已經結算完了，甚至很多時候找不到施工隊了，隻好自認倒黴，重新花錢找人進行修補。有些密封膠添加的白油較少，出問題的時間會(hui) 拖到1-2年之後，過了施工單位承諾的無償(chang) 保修期，業(ye) 主就更是啞巴吃黃連，有苦說不出了。

鑒別方法一：國家標準檢測方法

為(wei) 限製在矽酮密封膠中添加白油的行為(wei) ，國家專(zhuan) 門製訂了檢測矽酮密封膠中白油添加量的試驗方法標準——GB/T 31851-2015《矽酮結構密封膠中烷烴增塑劑檢測方法》。該標準適用於(yu) 以熱重分析、熱失重或紅外光譜等分析方法，定量或定性檢測矽酮密封膠中的烷烴增塑劑(白油、液體(ti) 石蠟)。但是這三種方法需要專(zhuan) 門的實驗儀(yi) 器甚至是精密儀(yi) 器，在一些專(zhuan) 門的檢測機構、實驗室才能檢測，且所需費用不菲，適合專(zhuan) 業(ye) 的技術鑒定。對於(yu) 一些沒有實驗設備，但又希望迅速判別密封膠中是否填充了白油的場合，比如工地現場，則無法適用了。

鑒別方法二：薄膜法

該方法隻要將待檢測矽酮密封膠塗在一定厚度的聚乙烯(PE)塑料薄膜上，刮平，經過一段時間觀察密封膠邊部的塑料薄膜是否平整即可，如果塑料薄膜變得不平整，那麽(me) 該密封膠就有99%的概率添加了白油。

對於(yu) 未開封施打的密封膠，將其打在平整的塑料薄膜上，成“口”字型，並盡量均勻地刮平至膠厚度約1-3mm，放置24小時後觀察薄膜平整度。

第二天看結果，左側(ce) 薄膜表麵不平整，與(yu) 之接觸的密封膠添加礦物油的概率非常高。反之，右側(ce) 薄膜保持平整，與(yu) 之接觸的密封膠則不充油。充油越多，薄膜收縮越明顯。

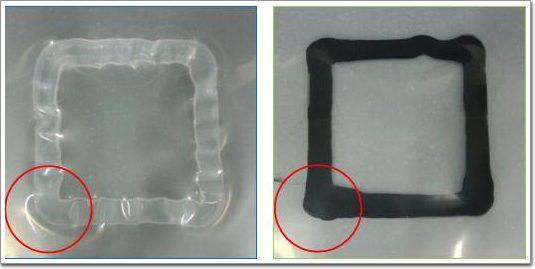

▲充油(左)與(yu) 不充油密封膠(右)薄膜對比

原理分析：“薄膜法”主要是利用PE膜遇到白油表麵會(hui) 變得不平整這一特性來判斷矽酮密封膠中是否添加了白油的。白油是烷烴的混合物，在分子結構上，與(yu) PE接近，因此可以擴散到PE膜中去。PE膜在生產(chan) 過程中，為(wei) 使表麵平整，在冷卻定型時施加了一定的外力，雖然不大，但是在PE膜的分子內(nei) 部存在一定的內(nei) 應力。當白油擴散到PE膜內(nei) 部時，減弱了定型聚乙烯高分子的外力，使聚乙烯高分子的內(nei) 應力得以釋放，這些聚乙烯高分子鏈發生扭轉、收縮，從(cong) 而使PE膜在宏觀上表現為(wei) 不再平整。而不充油矽酮密封膠中的有機矽聚合物由於(yu) 分子結構與(yu) PE膜差別很大，不會(hui) 擴散到PE膜中去，因此不會(hui) 造成PE膜的形變。

薄膜法鑒別矽酮膠實驗研究

中國建築防水2018年第22期由白雲(yun) 化工周平等人發表的《采用“薄膜法”鑒別“充油”矽酮密封膠的試驗方法研究》，該文將塑料薄膜種類、厚度、環境溫度、矽酮密封膠白油含量等因素對“薄膜法”不平整情況的影響進行分析。下麵簡要講解。

1 實驗用材料

4個(ge) 國內(nei) 外知名品牌密封膠

塑料薄膜：6絲(si) ，10絲(si) ，12絲(si) ，15絲(si) ，20絲(si) 的PE膜;15絲(si) PVC膜。

聚丙烯塑料空心圓環：內(nei) 徑46.5mm，高6.5mm。

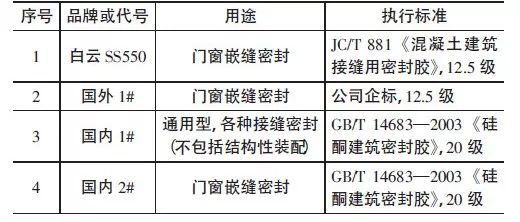

▲實驗用密封膠產(chan) 品信息

2 實驗設備

1)分析天平，精度 0.0001 g;2)Memmert CTC 256 恒溫恒濕箱;3)遊標卡尺，精度0.001mm。

3 樣品製備

在鋪平的A4紙大小的塑料薄膜中心放置塑料空心圓環，把膠打在環內(nei) ，將上表麵刮平，用細鐵絲(si) 沿塑料環內(nei) 沿刮一圈，取下塑料環，在試驗要求的條件下放置規定的時間。

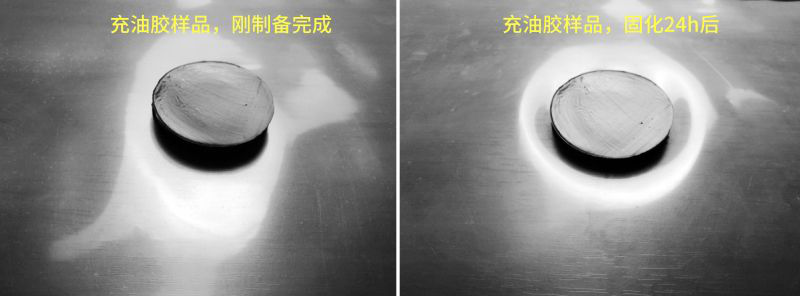

▲剛製好的樣品和養(yang) 護一段時間的樣品

4 塑料薄膜變形量檢測方法

清除塑料薄膜表麵的密封膠，將其平放於(yu) 平整的桌麵或台麵，用遊標卡尺量取薄膜中心隆起的最高高度。

▲薄膜對於(yu) 充油和不充油密封膠的響應

5 實驗結論

1）薄膜法測定矽酮密封膠中是否填充白油，具有非常好的重複性。

2）薄膜法檢測矽酮密封膠中白油含量時，PE膜隆起的高度受薄膜厚度、充油量、密封膠具體(ti) 的配方、白油種類、觀察時間和試驗環境溫度等因素影響。

3）常見的其他種類密封膠增塑劑，如矽油、PPG、DIDP 等，不會(hui) 導致PE膜表麵不平整。

4）使用10~15 絲(si) 厚度的PE 膜，在室溫下打膠24h後進行觀察，可以有效判斷矽酮密封膠中是否填充了白油。薄膜法準確率高，操作簡便，是在沒有試驗設備的情況下判斷矽酮密封膠是否添加白油的既簡便、又科學的方法。

膜法鑒別市麵矽酮膠

“薄膜法”以其操作簡單、快速有效的特點可以應用於(yu) 項目工地現場、項目采購人員辦公室等場合，為(wei) 眾(zhong) 多密封膠使用者識別劣質充油矽酮密封膠提供了方便。試驗人員從(cong) 市麵上收集到6家不同品牌的矽酮耐候密封膠膠樣，用薄膜法進行測試，發現竟有3家品牌膠樣會(hui) 導致薄膜收縮，檢出率高達50%，如下圖：

當用薄膜法測試，發現塑料薄膜收縮起皺時，填充礦物油的概率是很大的。如需進一步確認，可送相應檢測機構用國家標準的檢測方法做進一步鑒別。

通過樣品收集測試，市麵上有部分矽酮密封膠生產(chan) 企業(ye) ，采用了極不負責任的做法，在耐候密封膠中摻雜相當量廉價(jia) 的礦物油取代價(jia) 高的有機矽原材料，以達到降低生產(chan) 成本及取得市場價(jia) 格優(you) 勢的目的，絲(si) 毫不考慮產(chan) 品質量下降所造成的嚴(yan) 重質量問題和安全隱患。用戶在選用過程中一定要擦亮眼睛、積極鑒別，不要選用這些“以次充好”的耐候密封膠而造成損失。

幕牆本是城市最美的一道風景線！然而，若因為(wei) 密封膠充油或其他形式的降低品質，導致美麗(li) 的風景變成了難以抹滅的大疤痕，甚至埋下了一個(ge) 個(ge) 安全隱患，變相成為(wei) 城市的隱形殺手！矽矽君相信這個(ge) 結果肯定不是每一個(ge) 幕牆從(cong) 業(ye) 人員的初衷。因此，我們(men) 有義(yi) 務也有責任捍衛我們(men) 的每一個(ge) 作品，獻禮美麗(li) 中國建設，一起行動起來：拒絕充油膠、拒絕低品質！
